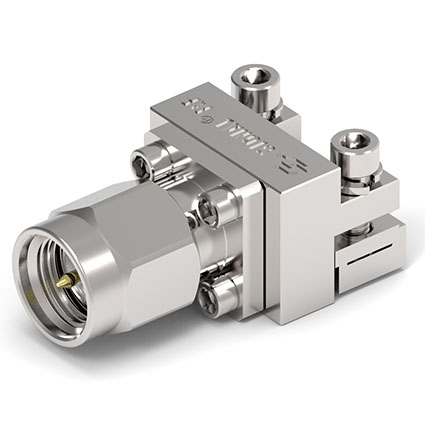

26.5GHz SMA 公头 可拆卸式 毫米波末端装接PCB连接器
CB几乎是所有工业设备的核心——特别是在自动化领域。对于服务器、信号和数据的传输安全,可靠的连接技术至关重要。
东莞市童阳五金塑胶成立于2007年,占地9000平方米,是一家专业数控五金加工厂家,CNC加工厂家,主营业务:车铣复合机加工、机械加工、汽车配件五金加工、电子烟五金加工、车床加工、医疗配件加工生产等精密结构五金配件的加工厂家供应商。
东莞市童阳五金塑胶成立于2007年,占地9000平方米,是一家专业数控五金加工厂家,CNC加工厂家,主营业务:车铣复合机加工、机械加工、汽车配件五金加工、电子烟五金加工、车床加工、医疗配件加工生产等精密结构五金配件的加工厂家供应商。
材质与电镀
名称 | 材质 | 电镀 |
主体 | 不锈钢 | 钝化 |
中心针 | 铍青铜 C17300 | 镀金 |
绝缘体 | UNFILLED ULTEM 1000 PEI | N/A |
技术参数
电气性能 | |
特性阻抗 | 50 Ohm |
频率范围 | DC~67GHz |
工作电压 | 150 V(rms) |
介质耐压 | >500V |
中心接触电阻 | <4.0mΩ |
外导体接触电阻 | <2.5mΩ |
绝缘阻抗 | >5000MΩ |
插入损耗 | <.05 sqrt(f(GHz)) dB |
电压驻波比 | <1.60 |
机械性能 | |
中心针保持力 | >20 N |
测试耦合扭矩 | 1.70 Nm |
推荐扭矩 | 0.8 Nm to 1.10 Nm |
耐久性 | >500 cycles |
环境参数 | |
温度范围 | -65 ℃~+165 ℃ |
热冲击 | IEC 61169-1, Subclause 9.4.4 |
腐蚀 | IEC 61169-1, Subclause 9.4.6 |
振动 | IEC 61169-1, Subclause 9.3.3 |
冲击 | IEC 61169-1, Subclause 9.3.14 |
界面 | |
依据 | IEC 61169-32 |
产品应用
• 高速数字
• 仪器
• Military
• 航空
• 卫星通信设备(SATCOM)
• 电缆组件
• 测试与测量
